• 1. Display an das Modul anschließen

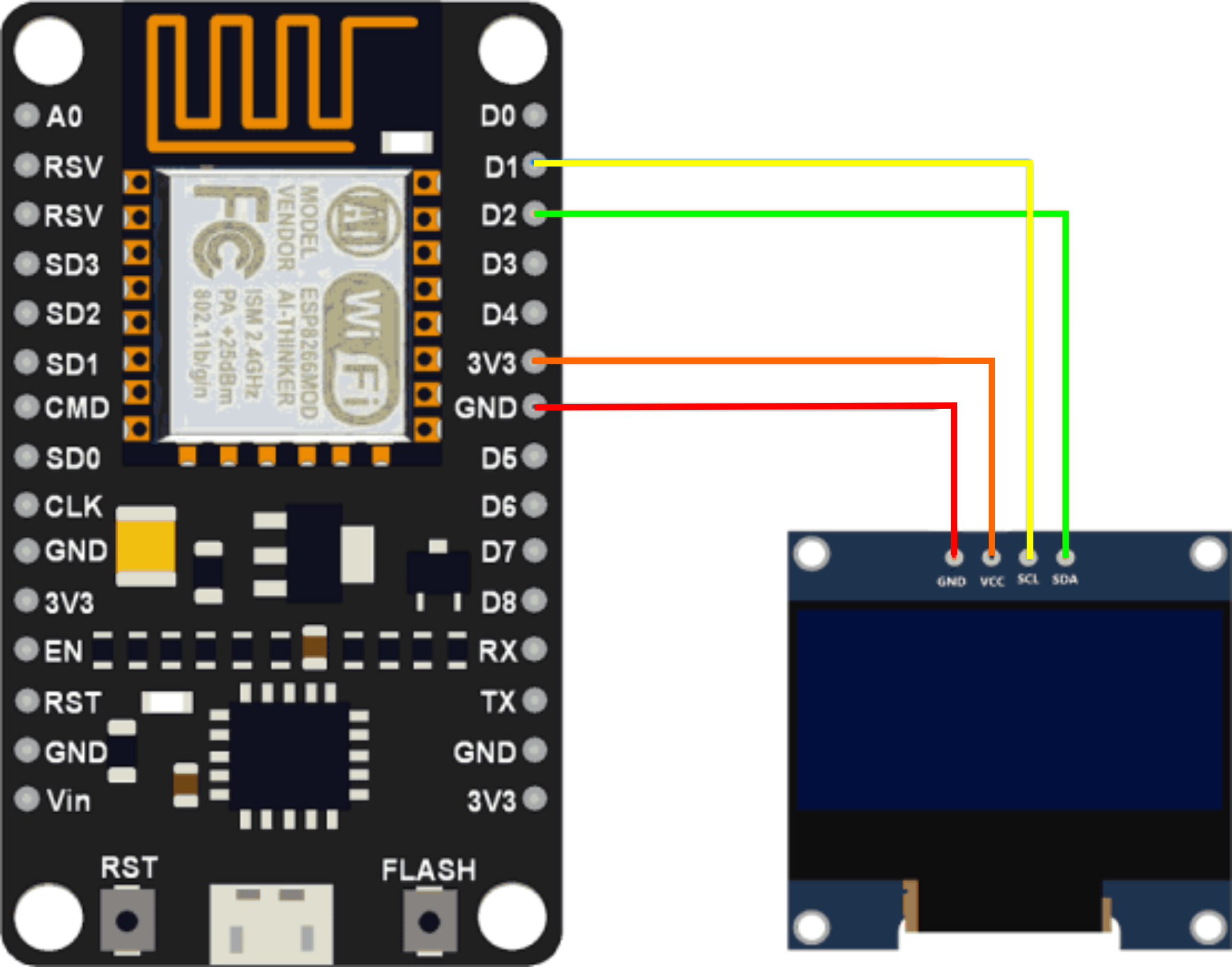

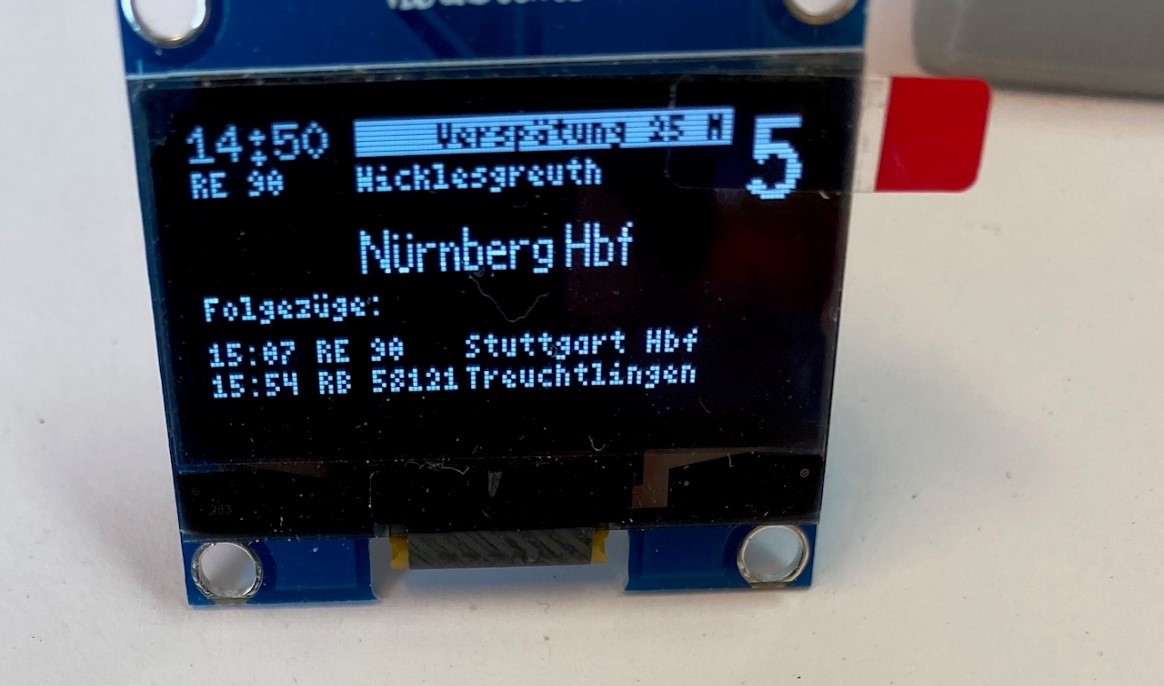

1,3" Display so VCC-3,3V GND-GND SCL-D1 SDA-D2

0,93" und 0,91 Display so GND-GND VCC-3,3V SCL-D1 SDA-D2



 Achtung!! 1,3" das Große so         die Kleinen so 0,93 und 0,91

anschliesen.



• 1.1 Ein USB Netzteil, mit den USB Micro Kabel, mit den Modul verbinden.

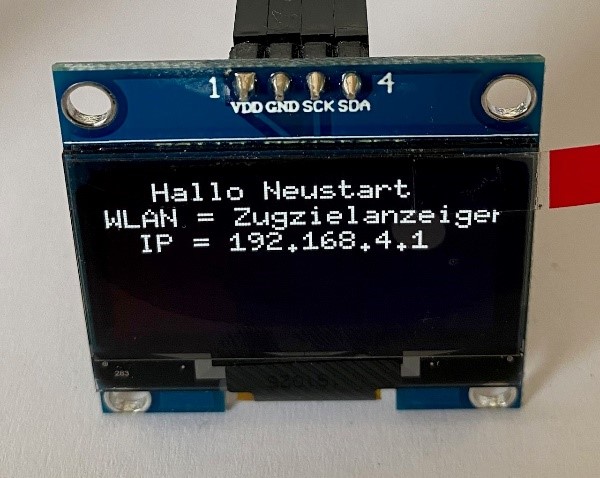

• 1.2. Das Display startet.

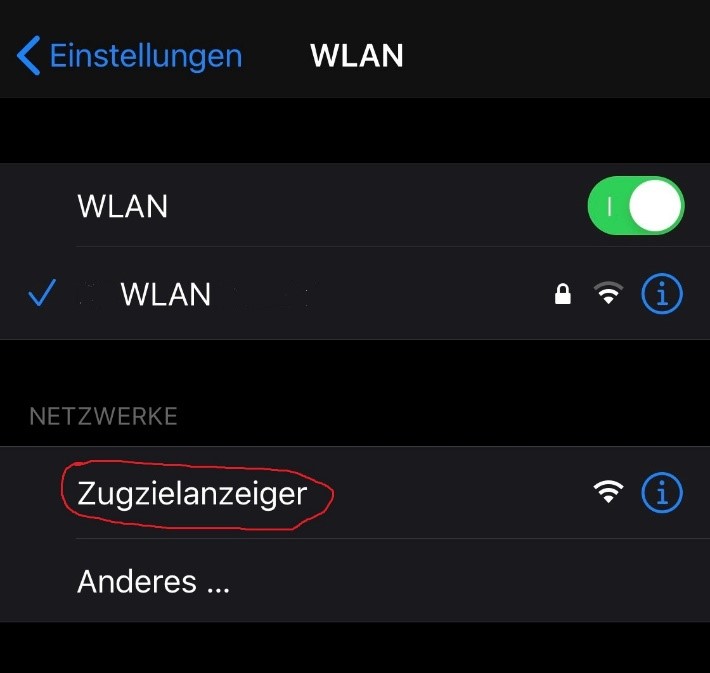

• 2. Auf einem Handy oder PC den Zugzielanzeiger  WLAN Hot Spot suchen und auswählen.

(kein Password erforderlich)







• 2.1 Die WLAN Einstellungs Seite öffnet sich automatisch.

(wenn nicht, in Internet Browser 192.168.4.1 eingeben.)

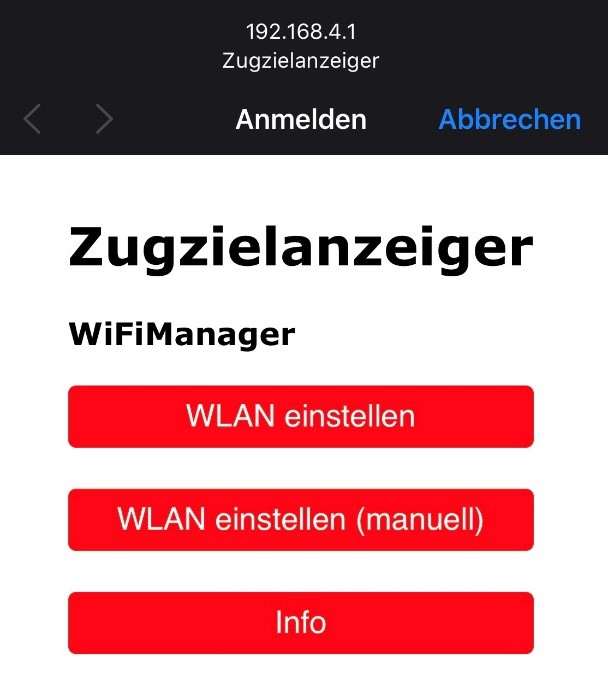

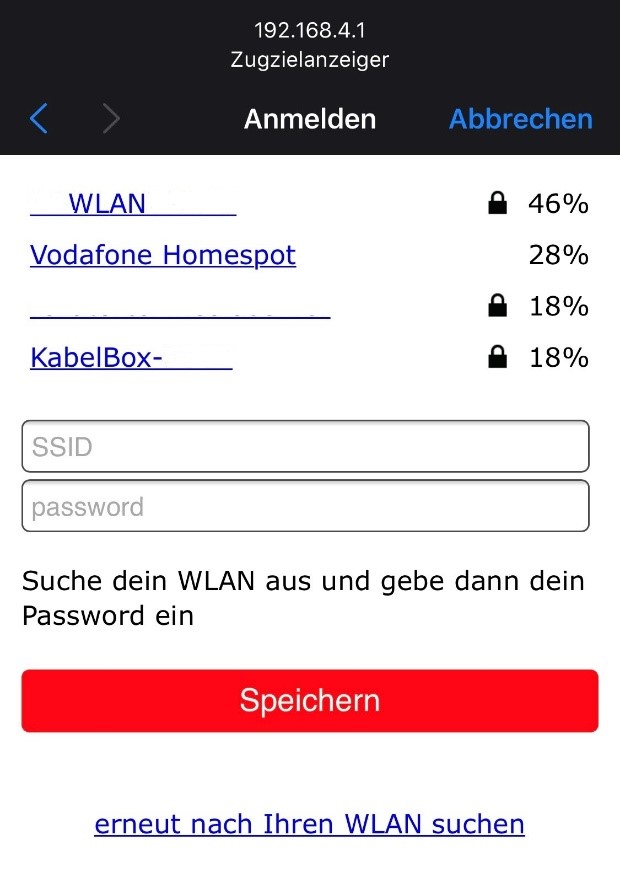

• 2.2 WLAN einstellen auswählen!





• 2.3 System startet Neu und verbindet sich mit Ihren WLAN.

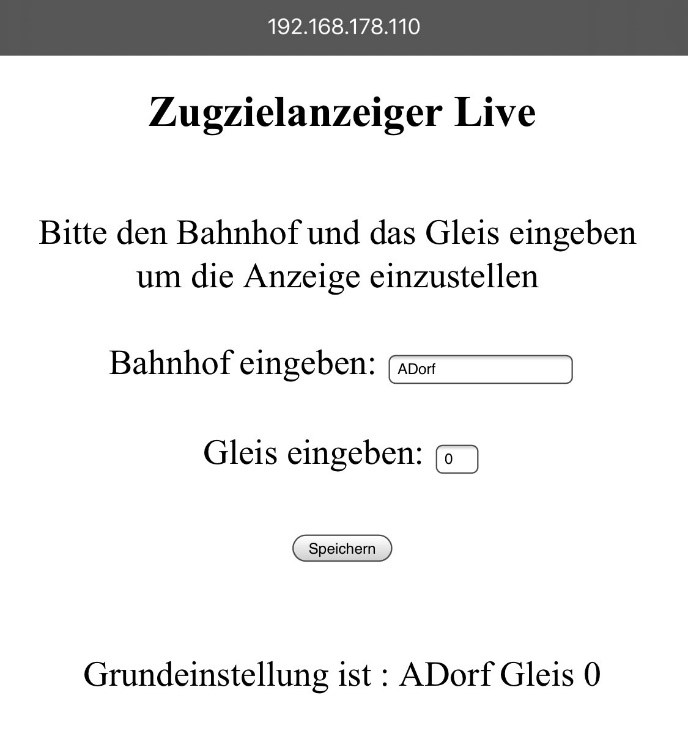

• 3. Die Internet Adresse in ihren Internet Browser eingeben, die auf dem Display steht.







• 3.1 Speichern





Fertig 😊











Bahnhof und Gleis ändern

- Flash (oder PRG) Taste am Modul 1 Minute lang drücken bis der Text  „ALLES GELÖSCHT  Taste loslassen“  erscheint, dann erst loslassen.

(Bei D1 Modulen Flash Brücke einstecken System starten bis "Alles Gelöscht erscheint, Brücke entfernen.)

- System startet Neu

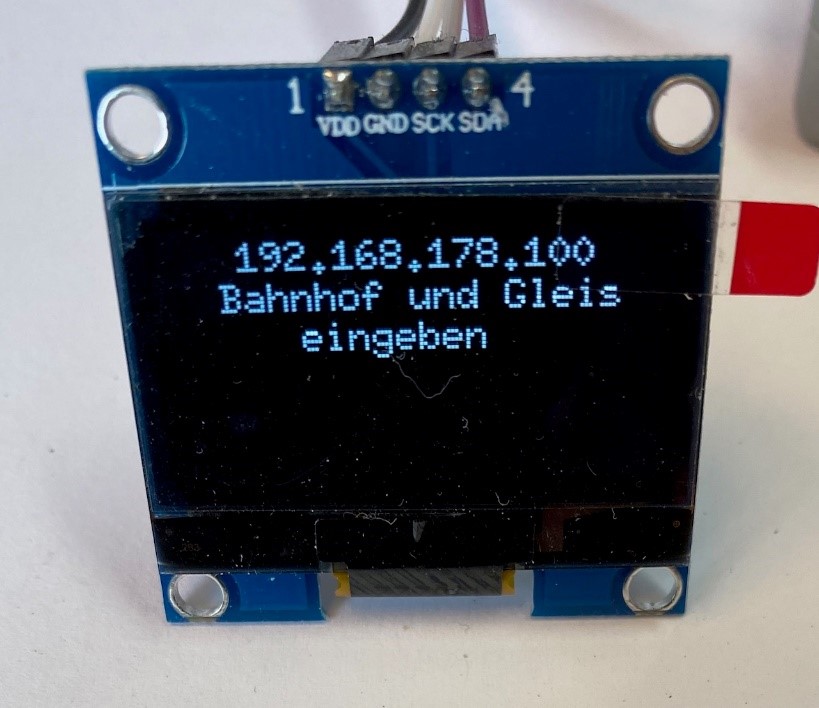

„IP  Bahnhof und Gleis eingeben“ erscheint am Display.

- Im Web Browser die Neuen Angaben machen.

😊 Geändert 😊
